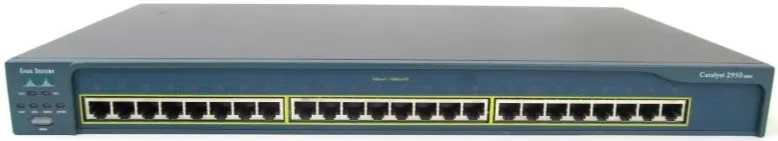

Switch 2950¶

1 - Accès à l’interface de configuration¶

1 - Brancher le port console sur le port série de votre appareil CISCO,

2 - Sur votre ordinateur lancer/installer Putty avec la configuration suivante :

Diriger la connexion vers le port COM choisi en 1,

Choisir un débit de 9600 bit/s
8 bits de données
Pas de parité
1 bit de stop

2 - Configuration du Switch¶

Passage en mode privilégié :

Enable

pour entrer dans le mode privilégié. La validation de cette commande entraîne souvent la demande d’un mot de passe.

3 - Visualisation des informations de configuration¶

Commandes courantes¶

Lister la configuration en cours d’utilisation du switch :

show running-config

Lister la configuration au démarrage du switch :

show startup-config

Visualiser les VLANs présents sur le switch ainsi que les ports membres de chaque VLAN :

show vlan

Lister toutes les options possibles de la commande show :

sh ?

4 - Sauvegarde et restauration des fichiers de configuration¶

On peut utiliser la commande copy pour copier une configuration en mémoire ou récupérer une configuration à partir de la mémoire ou d’ailleurs.

Copier la configuration en train de fonctionner vers la mémoire :

Copy running-config startup-config

Copier de la mémoire la configuration qui va fonctionner :

Copy startup-config running-config

Copier un fichier d’un serveur tftp vers la mémoire :

Copy tftp startup-config

Sauvegarder la configuration présente dans la mémoire vers un serveur tftp.

Copy startup-config tftp

5 - Modification de la configuration¶

Pour modifier la configuration, taper la commande :

config terminal

À ce niveau on peut taper des commandes valables pour l’ensemble du switch par exemple :

hostname "nom_du_switch"

Cette commande permet de donner un nom au switch. Par exemple : hostname router1

6 - Adressage IP¶

Chaque Vlan sur le switch est considéré comme une « interface » du switch que l’on pourra configurer au niveau IP. Par défaut le switch est constitué d’un seul VLAN.

Rentrer dans le mode de configuration de l’interface vlan1 :

Interface vlan1

Lorsque l’on a configuré une interface et que l’on veut retourner au niveau de configuration supérieur (pour pouvoir accéder à la configuration d’une autre interface par exemple) il suffit de taper la commande exit.

Les commandes les plus utilisées dans la configuration des interfaces sont les suivantes :

Ip address "adresse_ip_de_l’interface" "masque_de_sous_réseau"

Exemple : ip address 172.168.16.1 255.255.240.0

Indiquer que cette interface ne doit pas être inactive :

No shutdown

7 - Les VLANs¶

Rentrer dans le menu de configuration :

Configure terminal

Créer le VLAN :

Vlan X

Exemple : Vlan 10

Information

X étant le N° du vlan à créer ou à configurer. Un vlan par défaut existe, il s’agit du N°1.

Nommer ce vlan :

Name "Nom_du_vlan"

Exemple : Name Vlan10

Ensuite il faut affecter les ports aux vlans :

Aplication des VLANs sur un port en mode "TRUNK"¶

Le mode trunk permet de transmetre des données provenant de plusieurs VLAN.

Exemple avec le port N°1 :

interface fa0/1
switchport mode trunk
no shutdown
exit

Information importante

Il est également possible de spécifier les VLAN car par défaut toutes les VLANS peuvent passer sur un port trunk.

switchport trunk allowed vlan 20,30,99

Aplication des VLAN sur un port en mode "ACCES"¶

Le mode acces permet de transmetre des données au sein d'un même VLAN.

Exemple avec le port N°2 et le VLAN 10 :

interface fa0/2
switchport access vlan 10
no shutdown
exit

8 - Configuration du SSH¶

hostname sw1 : Nom d'hôte
ip domain-name baptiste : Nom de domaine
crypto key generate rsa : Générer un certificat pour la connexion SSH (2048 bits)
```
ip ssh version 2
line vty 0 4
transport input ssh
login local
```
username baptiste password 123456 :

Attention

Ne pas oublier d'enregistrer la conf sur le switch.

wr : pour écrire la configuration sur le switch

Commande pour se connecter en ssh depuis windows sur un équipement cisco :

ssh -oKexAlgorithms=+diffie-hellman-group1-sha1 -oHostKeyAlgorithms=+ssh-rsa -oPubkeyAcceptedAlgorithms=+ssh-rsa -oCiphers=+3des-cbc -oMACs=+hmac-sha1 nom_d_utilisateur@adresse_ip

9 - Remise à plat du switch¶

Commande de mise en configuration d’usine du switch :

write erase
delete flash:vlan.dat
reload
copy run start
